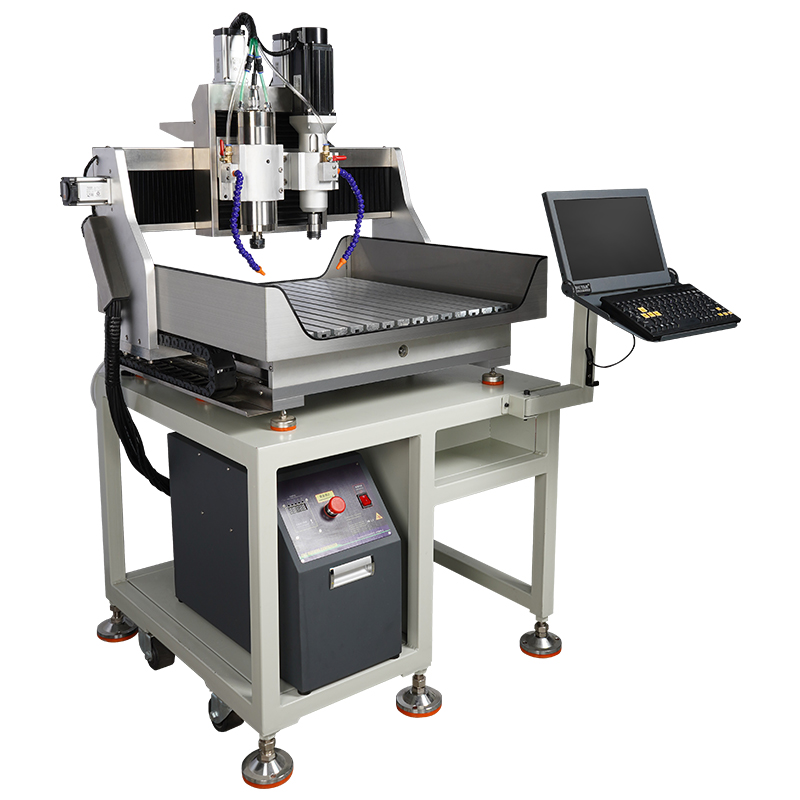

數控鉆攻一體機主要由床身、動力頭、進給數控滑臺、工裝，并配有獨立的電器柜、液壓站、集中潤滑裝置、冷卻自動排削裝置，高防護。

數控鉆攻一體機的主要結構

1、床身

床身采用整體優質鑄造床身，且經過人工三次時效回火處理，導軌表面采用超音頻淬火處理，設計結構合理，保證機床剛性、精度及機床穩定性。

2、動力頭

動力頭箱體采用優質鑄件，主軸采用20GrMnTAi材質，經鍛打、調質、滲碳淬火、高精度內外圓磨床加工，軸承采用NN30系列高精度雙列圓柱滾子軸承，保證主軸剛性、精度。

3、工裝

工裝是根據被加工零件專門設計的專用工裝，定位塊、定位銷全部經過淬火處理，保證工件定位可靠，工件夾緊采用液壓夾緊，提高加工效率，減輕個人勞動強度。

4、液壓裝置

液壓站采用獨立的疊加閥，由優質電磁閥，調壓閥、節流閥、雙聯葉片泵組成，并配有風冷裝置，保證液壓站在工作時油溫正常。

5、電器柜

電器柜采用獨立封閉式，內置數控系統、變頻器及機床控制電氣元件，并設置風冷裝置，保證機床電氣元件工作正常，不進灰塵。

6、集中潤滑裝置

潤滑系統配備南京貝奇爾遞進式潤滑裝置，定時將潤滑油泵入各運動部件潤滑處，免去繁瑣的手工操作，提高機床使用壽命。

7、冷卻排削裝置

鉆孔攻絲機冷卻采用大流量冷卻，鐵屑由冷卻水沖刷經床身排削口流入排屑器內，排屑器把鐵屑提升到集屑箱內，保證機床現場衛生清潔，減少個人勞動強度。

8、專用PLC系統

該產品是全數字總線式高檔數控裝置，瞄準國外高檔PLC系統，操作簡單方便，一鍵操作，無需繁雜的數控操作，化提高生效率、降低生產成本。

數控鉆攻一體機的主要特點

1、數控鉆攻一體機全部采用專用PLC系統，可對工件進行端面孔、中口孔等鉆孔攻絲加工。本系統兼容性好、功能強大且容易操作。

2、進給滑臺導軌采用優質灰鑄鐵，經鑄造粗加工、精加工三次回火時效處理，充分消除殘余內應力，導軌表面采用超音頻淬火處理硬度達到HRC55，通過高精度導軌磨加工，保證機床精度、剛性、穩定性。

3、傳動部件采用精密滾珠絲杠傳動并采用插補措施消除間隙，保證機床傳動加工平穩。

4、動力頭采用三級手動變速配上大功率電機，實現低速大扭矩，可承受重切削負載，提高加工效率。

5、工裝采用液壓自動或手動夾緊，提高效率，減少個人勞動強度。

6、數控鉆攻一體機采用集中潤滑，保證每個運動部件充分潤滑，提高機床使用壽命。
